500吨锚杆托盘生产线：高效自动化生产解决方案

500吨锚杆托盘生产线是专门用于生产制造矿用锚杆（锚索）托盘的一种自动化流水线，用于冲压300x300x14mm以内的锚杆托盘，整套生产线设备包括锚杆托盘液压机（500吨四柱液压机）、锚杆托盘模具、送料机或其他辅助设备组成。采用 PLC 可编程控制器及触摸屏控制，伺服驱动导向送料、送料长短可调，减少人员操作。

一、生产线结构

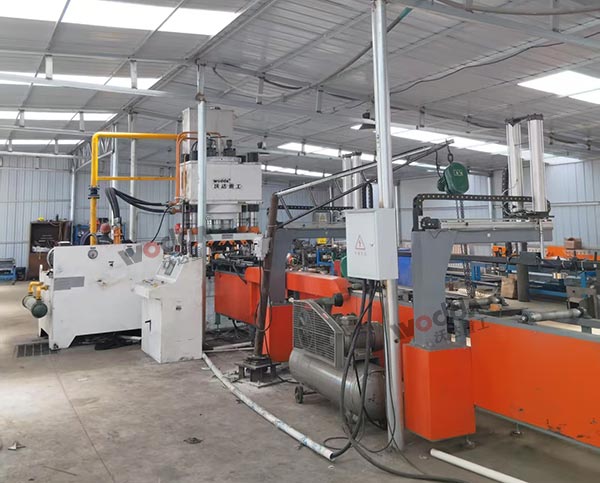

500吨锚杆托盘生产线主要由以下几部分组成：

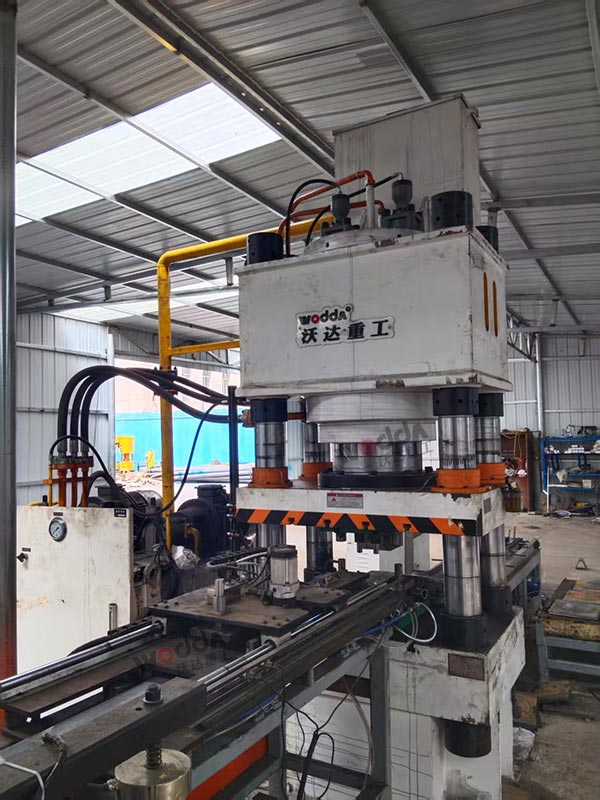

核心设备：500吨锚杆托盘液压机是一款500吨四柱液压机，采用三梁四柱结构，具有足够的强度和刚度。滑块以四根立柱为导向上下运动，立柱导向部分经过表面淬火处理，耐磨性能高。

模具系统：配备专用的锚杆托盘模具，可实现裁剪、冲孔、拉伸一次成型。

自动化装置：包括自动送料机、推料装置、成品收集装置等，实现从原材料到成品的自动化生产。

控制系统：采用PLC程控系统，配备触摸屏人机界面，操作简单，自动化程度高。

二、生产线配置

主机配置：

液压系统：采用插装阀集成系统，动作可靠，使用寿命长，液压冲击小。

电气系统：独立的电气控制系统，工作可靠，维修方便，支持调整、手动及半自动操作方式。

自动化配置：

自动送料机：将钢板自动抓取并传送到锚杆托盘液压机（500吨四柱液压机）工作台面的模具上。

推料装置：将压制好的锚杆托盘推送到传送带。

可选配置：

机械手：可选配机械手，直接将压制好的锚杆托盘进行摆放码垛，进一步提高自动化程度。

三、锚杆托盘生产线优势

1.高自动化程度

锚杆托盘生产线全程自动化操作，从原材料进料到成品码垛，仅需1-2人操作，大幅减少人工成本。

采用PLC控制系统，操作简单，维护量小，可靠性高。

2.高效生产

生产效率高，大尺寸托盘（400×400mm）可达5块/min，小尺寸托盘（150×150mm以下）可达10块/min以上。

500吨四柱液压机配备快速充液装置，滑块空载下行速度与回程速度快。

3.高精度与广适用性

500吨锚杆托盘液压机采用四柱导向结构，精度高，可生产碟型、U型、W型等多种形状托盘。

适用于强度600MPa以下、外形尺寸300×300mm以下、厚度14mm以下的各种材质托盘。

4.高安全性

设计了全套电气、机械安全防护措施，操作人员不与设备的带电、旋转、移动部件接触，杜绝安全生产事故。

沃达重工锚杆托盘生产线采用先进的技术和优质的材料制造，具有多功能、高效率、稳定性等优势，为企业生产过程提供了更加灵活、高效和可靠的解决方案，为制造业的转型升级提供高效的技术支持。如有液压机方面的需求或者问题，欢迎联系山东沃达重工机床有限公司，请致电18963222388。
