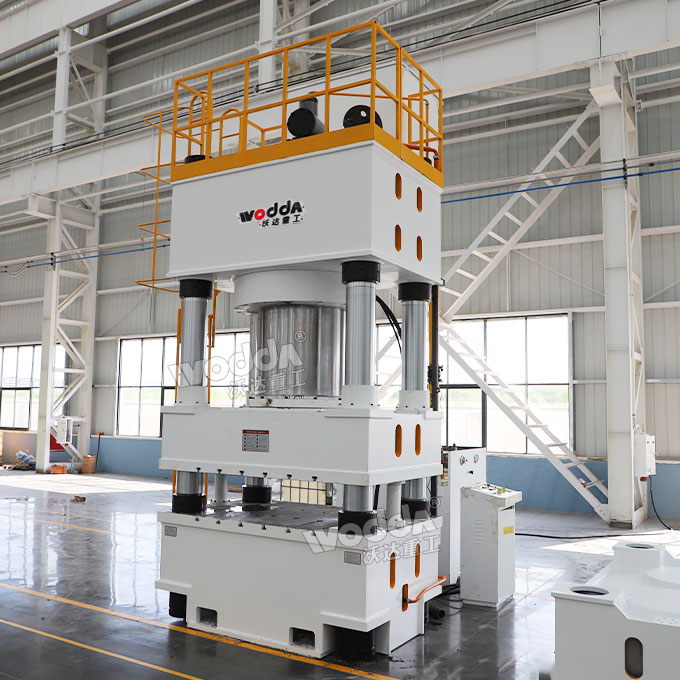

1600吨四柱液压机

1600吨四柱液压机也称1600吨三梁四柱液压机，该设备由主机及控制机构两大部分组成，主机部分包括液压缸、横梁、立柱及充液装置等。其高精度、高质量和高效率的加工能力，适用于金属材料的拉伸、冲载（应选配冲载缓冲装置）、弯曲、翻边、冷挤压等种种冲压工艺，还适用于较正、压装、粉末制品和磨料制品的压制成型以及塑料制品，绝缘材料的压制成。

工作原理

1600吨四柱液压机设备的工作原理基于帕斯卡原理，即密闭液体上的压强，能够大小不变地向各个方向传递。工作时，油泵将液压油输送到油缸中，推动活塞进行往复运动，从而产生压制力。通过调整油泵的流量和压力，可以控制活塞的运动速度和压制力的大小。

结构解析

1.机身结构

1600吨四柱液压机采用三梁四柱结构，机身由上横梁、滑块、工作台、立柱等部件组成。上横梁、滑块和工作台通常采用整体45号铸钢锻造，具备优良的刚度和抗压强度。立柱选用45号圆钢，表面进行淬火处理，增强耐磨性和抗腐蚀能力。

2.液压系统

液压系统采用变量泵供油，配备大流量插装阀，减少泄漏点，提高系统可靠性。泵的进油口设有吸油滤器，出口设有高压滤油器，确保油路清洁。油箱为钢板焊接结构，底部设有放油和排污螺塞，便于维护。

3.电气控制系统

1600吨三梁四柱液压机设备配备独立的电气控制箱，集中控制机器运转。采用按钮集中控制，支持手动、半自动、自动三种操作方式。控制系统具备调整、定程、定压等多种工艺形式，主缸压力和行程可根据工艺需求调节。

4.安全与保护装置

1600吨三梁四柱液压机设备设有光电保护装置、急停按钮和安全光栅，确保操作人员和设备的安全。安全光栅在工作时自动检测，防止手部或异物进入危险区域，提升操作安全性。

性能特点

1.计算机优化结构设计，三梁四柱式结构，简单、经济、实用；

2.液压控制采用插装阀集成系统，动作可靠，使用寿命长，液压冲击小，减少了连结管路与泄漏点；

3.独立的电气控制系统，工作可靠，动作直观，维修方便；

4.采用按钮集中控制，具有调整、半自动两种操作方式；

5.通过操作面板选择，可实现定程、定压两种成形工艺，并具有保压延时等功能；

6.1600吨四柱液压机滑块的工作压力，空载快速下行和慢速工进的行程范围均可根据工艺需要进行调整。

可选配附件

移动工作台；

冲裁缓冲装置；

光电保护装置；

行程、压力、速度数显、数控装置；

触摸式工业显示屏；

液压系统加热、冷却装置；

打料装置；

滑块安全栓；

模具加热及温控装置；

PLC可编程控制器等。
