如何根据加工件尺寸选择合适的500吨框架式液压机工作台面？

根据加工件尺寸选择合适的500吨框架式液压机工作台面，需综合考虑加工件的最大外形尺寸、工艺需求、操作空间及设备扩展性。以下是具体选择步骤和关键要点：

一、明确加工件尺寸参数

1.最大外形尺寸：

①测量加工件的长、宽、高，尤其是长度和宽度，这是确定工作台面尺寸的直接依据。

②考虑加工件在台面上的摆放方式（如平放、立放或倾斜放置），确保台面能容纳加工件的最大投影面积。

2.加工余量：

①预留足够的加工余量，以应对加工件尺寸波动、模具安装或操作空间需求。

②通常建议工作台面尺寸比加工件最大外形尺寸大10%-20%。例如，加工件长×宽为2000mm×1000mm，则工作台面可选2200mm×1200mm或更大。

二、评估工艺需求

1.模具尺寸：

①若使用模具加工，需考虑模具的外形尺寸和安装空间。模具尺寸应小于工作台面尺寸，并预留足够的边距（通常≥50mm）以便于模具固定和操作。

②对于多工位或组合模具，需确保台面能同时容纳所有工位或模块。

2.工艺类型：

拉伸工艺：需更大的工作台面以容纳拉伸过程中的材料流动和变形。

冲裁工艺：需考虑冲裁力的分布和模具的安装空间，确保台面能承受冲裁力且不产生变形。

弯曲或翻边工艺：需预留足够的操作空间以便于工件定位和弯曲操作。

3.辅助装置需求：

若需使用自动送料装置、定位夹具或检测设备，需确保工作台面有足够的空间安装这些辅助装置。

三、考虑操作与安全空间

1.操作空间：

预留足够的操作空间以便于工人上下料、调整模具和监控加工过程。通常建议台面边缘与设备框架或安全护栏之间保留≥300mm的操作空间。

2.安全距离：

确保工作台面与设备运动部件（如滑块、油缸）之间保持足够的安全距离，以防止操作过程中发生碰撞或夹伤事故。

3.维护与检修空间：

考虑设备维护和检修的需求，确保工作台面下方和周围有足够的空间以便于更换易损件、调整液压系统和检查电气部件。

四、匹配设备性能参数

1.台面承载能力：

确认工作台面的承载能力是否满足加工件和模具的总重量。500吨框架式液压机的工作台面通常能承受较高的载荷，但需根据具体加工件重量进行验证。

2.台面平整度与刚度：

检查工作台面的平整度（通常≤0.1mm/m）和刚度，以确保加工过程中台面不产生变形，从而保证加工精度。

3.T型槽或螺纹孔布局：

确认工作台面上T型槽或螺纹孔的规格、间距和布局是否满足模具固定和工件定位的需求。合理的槽孔布局能提高模具安装的效率和稳定性。

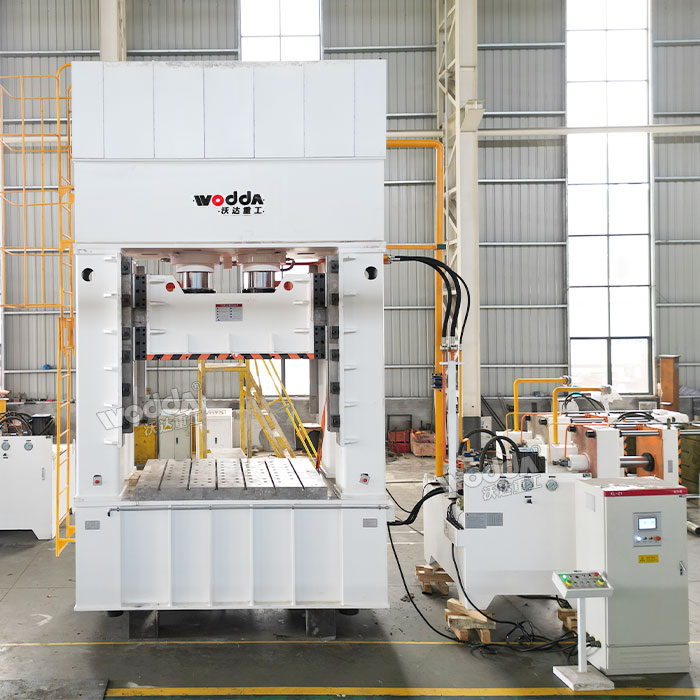

沃达重工框架式液压机以其结构稳定、精度高、高效多功能、安全可靠且维护方便等特点，更适合工业大批量生产。技术创新和高效生产能够满足不同行业的生产需求，提高生产效率和产品质量，同时还能够节约能源和保护环境。可根据客户的要求、产品的要求而定，请致电18963222388。
